唯格：圖說2cm瓷板幕墻干掛流程

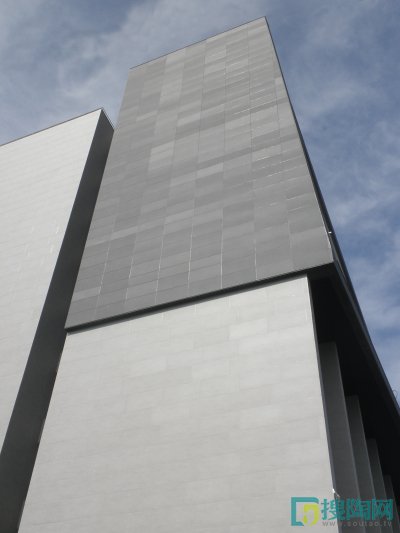

　　瓷板幕墻與石材幕墻相比，因其在質量、功能、性價比等方面占有絕對優勢，已越來越多地在建筑物外墻上使用。唯格2cm瓷板一般采用開槽式干掛和背栓式干掛。

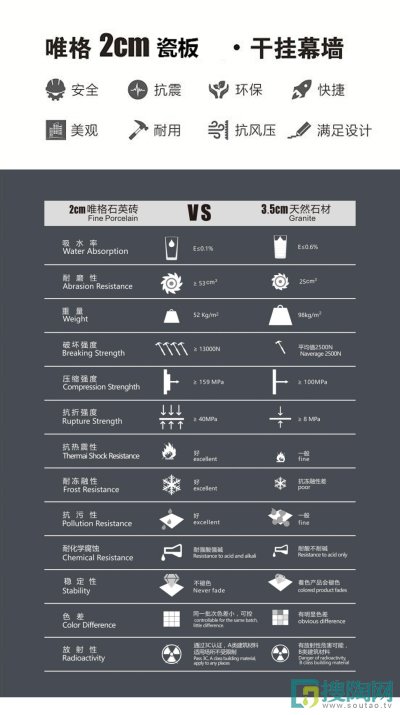

2cm瓷板幕墻干掛·特性

　　1. 降低建筑負荷，2cm石英磚自重約為3.5cm天然石材的1/2；
　　2. 性能更優越，破壞強度13000N，大大高于3.5cm天然石材；
　　3. 色澤均勻不褪色，耐酸堿性較好，具有自潔的特點；
　　4. 工廠化施工程度高，能提高安裝進度；
　　5. 相對陶瓷薄板，2cm厚可選用M6X12不銹鋼背栓，植入更深，安全性更高。

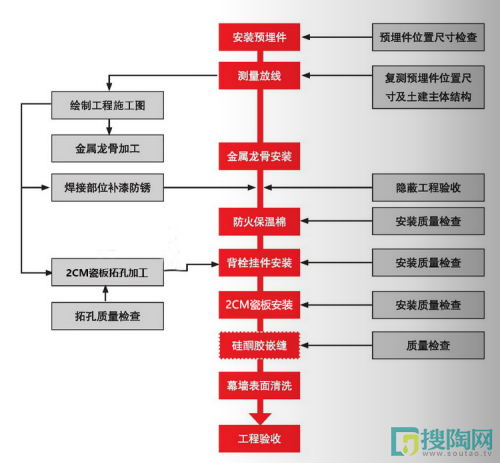

2cm瓷板幕墻干掛·施工流程

2cm瓷板幕墻干掛·施工流程

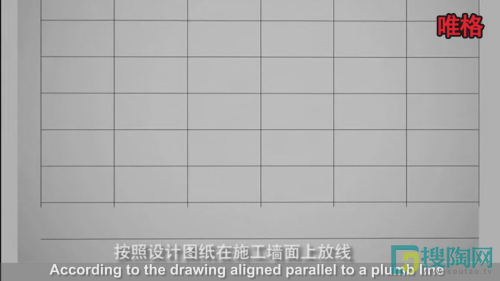

　　一、測量放線

　　根據土建結構提供的軸線、門窗洞口控制線，以及樓層標高基線結合幕墻立柱分格尺寸，檢查所有預埋件的標高與水平偏差，確定立柱的調整方案。根據設計要求確定出單根立柱頂標高與結構樓層標高的關系，然后在結構外圍頂板上彈出立柱頂標高線或控制線。

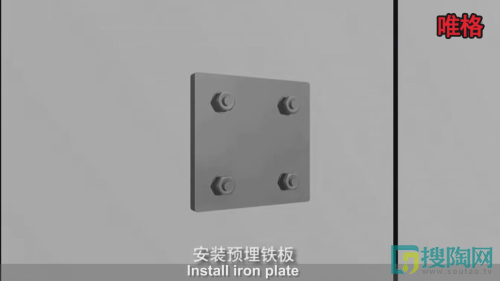

　　二、預埋件處理

　　預埋件安裝：如設計無明確說明，預埋件標高偏差不應大于10mm，水平位置偏差不大于20mm。

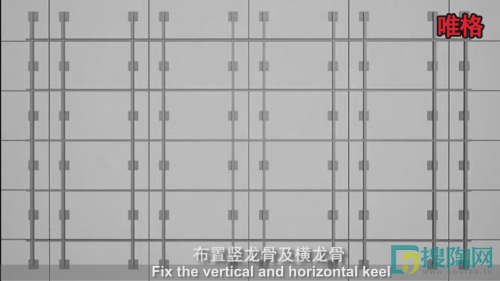

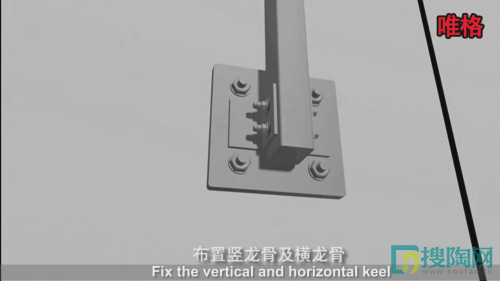

　　三、立柱安裝

　　由下及上安裝，上下立柱間通過芯套連接，并留有最少20mm縫隙。先把角碼點焊在預埋件上，立柱軸線與已確定的立柱分隔軸線重合，立柱頂與在橫梁上彈出的立柱頂標高線重合，整面立柱安裝完畢后，再滿焊，緊固螺栓固定。

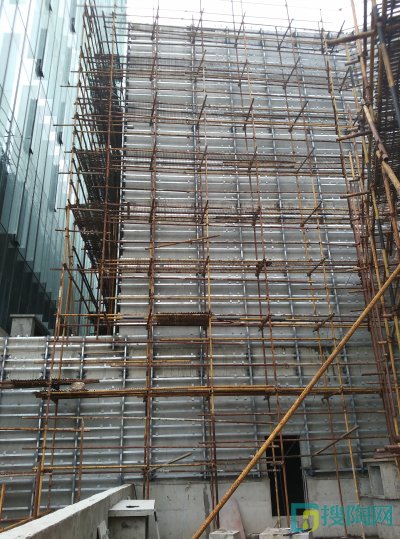

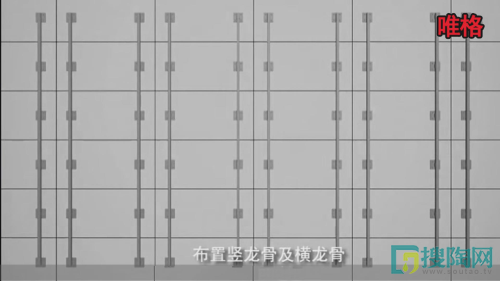

　　四、橫梁安裝

　　根據設計圖紙加工橫梁，用水準儀把樓層標高線引到立柱上，以此為基準將橫梁的上皮位置標于立柱上；橫梁與主龍骨采用焊接連接（或栓接），橫梁電焊在立柱上，檢查無誤后加焊。

　　五、2cm瓷板拓孔

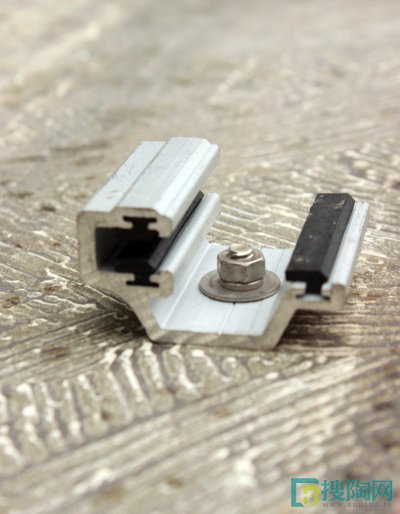

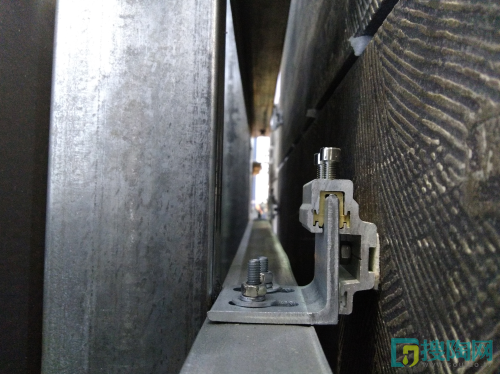

　　用拓孔設備進行開孔，背栓孔采用測孔工具檢驗，20個孔為一個檢驗批次，如不合格，則該批孔全數檢驗。然后將鋁掛件固定在背栓上，調試好鋁掛件后擰緊螺栓。

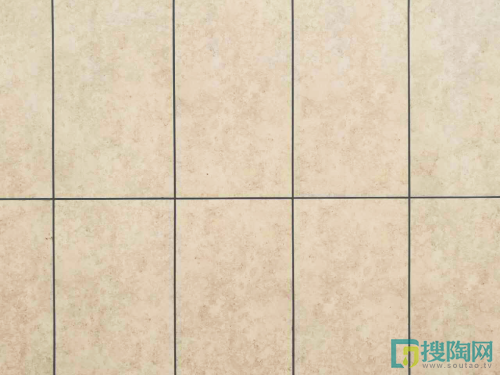

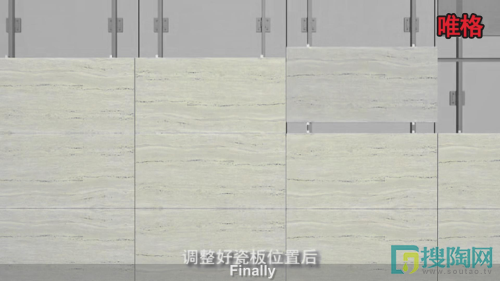

　　六、2cm瓷板安裝
　　先把掛座用不銹鋼螺栓固定于橫梁上，掛座平面絕對水平。然后將預先加工好的2cm瓷板對照施工排版圖，自下而上進行安裝，由人工將裝好背栓掛件的2cm瓷板掛到與橫梁鏈接的掛座上，調試掛座，使各掛件受力均勻，2cm瓷板板面垂直水平。

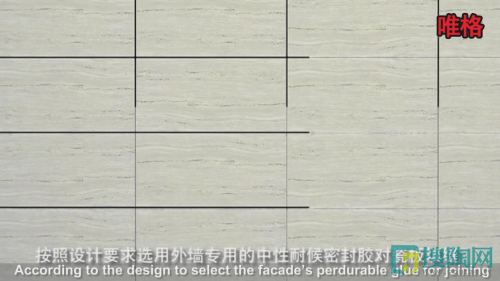

　　七、打膠嵌縫
　　選用4cm左右的紙袋型不干膠帶，沿面瓷板邊緣貼齊、貼嚴；在瓷板縫隙處嵌彈性泡沫填充條，嵌好后離飾面不少于6mm，最后用嵌縫槍把中性硅膠打入縫內。
